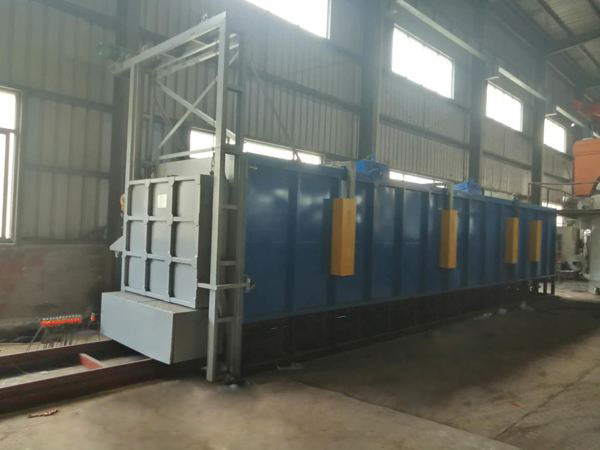

臺車式退火爐爐殼開裂的原因說明
作者：浙江長興興工電爐 來源：本站原創 發布：2020年3月18日 修改：2020年3月18日 所屬分類：新聞動態 訪問統計：3855
臺車式退火爐通常用于生產高質量的家電板和汽車板，一般包括以下爐段:噴氣預熱段(JPF ) ,輻射管加熱段(RTF )、均熱段(SF )、緩冷段}scs)、快冷段(Rcs}、出口段(ES)等。新式的臺車式退火爐采用廢氣三級余熱回收(D一級余熱回收用于預熱助燃空氣，D二級余熱回收 用于預熱帶鋼，D三級余熱回收產生過熱水)、推拉式燃燒系統和與之配套的ON/OFF燃燒控制系統、爐子復合爐襯等先進jn技術。
臺車式退火爐鋼 結構主要包括爐殼支撐框架和驅動設備支撐框架(平臺鋼結構)。考慮到爐殼潛在的熱脹冷縮因素，各段爐殼支撐框架與平臺鋼結構采川相互獨立結構。各爐段的底輥室先安裝就位，以自己四角立柱為基準完成4個基準立柱焊接;再焊接左右兩個整體端板。而操作側和傳動側各由幾塊獨立制造的側板從下至上依次焊接安裝，zui后安裝頂輥室頂輥室也有4個基準立柱，與爐體4個從準命柱定位安裝焊接即可完成臺車式退火爐爐殼制造安裝幾一個加寬的平臺安裝在傳動側，用于存放爐頂蓋!
根據緩冷段的工作原理，初步分析是該處存在的熱膨脹不一致導致槽鋼開裂，山于循環風機的循環冷卻抽吸作用產生的負壓將權氣帶人爐內，使得該段氧含量偏高不進行鋼種規格換時，爐況穩定;而一旦鋼種規格切換、溫變頻繁時，開裂處將會進一步惡化且爐況難以保持穩定
鋼種規格切換時，熱鍍鋅機組的緩冷段進出風溫差通常要求為200 K左右考慮到一方而冷卻風箱和爐殼之問的間隙，高溫循環氣體將在此間隙處進行熱交換;另方而風管框架上的鋼和槽鋼由于和爐殼鋼結構焊接為一體，爐外的常溫空氣和爐內高溫氣體之間的熱差會在相應的槽鋼上產生一個熱梯度;或者由于不銹鋼膨脹n的伸縮量和剛度 難以滿足風管溫差變形要求，也會導致槽鋼拉裂。
